Modul Pengukur Jarak Laser 3km
Pengenalan Produk
Modul LRF pengintai laser 03XLH06X mengadopsi modul laser kaca erbium 1535nm yang dikembangkan sendiri oleh XINLAND, yang memiliki fitur pengukuran jarak jauh, konsumsi daya rendah, ukuran kecil, dan aman bagi mata manusia.
Kinerja jangkauan: 3000m (target NATO 2,3x2,3m),6000m (jangkauan maksimum)
Akurasi jangkauan ± 1m
Akurasi pengukuran Lebih besar dari atau sama dengan 98%
Berat Kurang dari atau sama dengan 57g
Fitur produk
1. Desain konfigurasi terintegrasi dan pemasangan penyegelan multi-titik muka depan, kemampuan anti-ketidakseimbangan yang kuat, tinggi
daya tahan, masa kerja yang panjang, keamanan mata;
2. Menggunakan teknologi desain optik penerima non-termal, dengan kemampuan peredam bising optik yang baik, kinerja jangkauan jarak dekat dan kinerja optik suhu tinggi dan rendah;
3. Antarmuka internal sirkuit mengadopsi proses koneksi langsung kawat las, yang kokoh dan dapat diandalkan
dapat menghindari korsleting atau kontak buruk yang disebabkan oleh kendor, oksidasi, dan uap air pada konektor, serta meningkatkan keandalan dan masa pakai produk.
Indeks kinerja produk
|
Barang |
Indeks |
|
Pola |
03XLH06X |
|
Panjang gelombang operasi |
1535nm % c2% b110nm |
|
Aman untuk Mata |
Kelas 1 (IEC 60825-1) |
|
Menerima Apertur |
φ19mm |
|
Rentang jangkauan |
30-6000m |
|
Rentang kinerja |
6000m |
Jangkauan maksimum |
|
Lebih besar dari atau sama dengan 4500m |
Target besar, Reflektivitas: 60%, jarak pandang pengamat 12 km |
|
|
Lebih besar dari atau sama dengan 3000m |
Target NATO 2,3×2,3m, Reflektivitas: 30%, jarak pandang pengamat 8 km |
|
|
Lebih besar dari atau sama dengan 2000m |
0.5×1,7m Orang, Reflektivitas: 10 %, jarak pandang pengamat 8 km |
|
|
Lebih besar dari atau sama dengan 1000m |
{{0}}.2x0.3m UAV, Reflektivitas: 10 %, jarak pandang pengamat 8 km |
|
|
Antarmuka Komunikasi |
RS422 |
|
|
Kelembaban |
Kurang dari atau sama dengan 60% |
|
|
Mulai akurasi |
±1m |
|
|
Tingkat akurasi |
Lebih besar dari atau sama dengan 98% |
|
|
Sudut divergensi |
Kurang dari atau sama dengan 0.5mrad |
|
|
Mulai frekuensi |
1% 7e10hz |
|
|
Ukuran |
Kurang dari atau sama dengan 48,5×36×26mm |
|
|
Voltase |
5V |
|
|
|
Konsumsi daya siaga Kurang dari atau sama dengan 1W. |
|
|
Suhu kerja |
-40 derajat ~+70 derajat |
|
|
Suhu penyimpanan |
-50 derajat ~+75 derajat |
|
|
Berat |
Kurang dari atau sama dengan 57g |
|
|
Terkejut |
1800g,6ms |
|
Catatan: Semua antarmuka dan parameter modul pengintai laser dapat disesuaikan.
Mode mulai dan waktu mulai
1. a) Waktu jangkauan kontinu maksimum tunggal: Lebih besar dari atau sama dengan 35 menit;
2. b) Interval waktu maksimum untuk pengukuran jarak terus menerus lagi: Kurang dari atau sama dengan 15 detik.
Stabilitas sumbu optik laser Kurang dari atau sama dengan 0.1mrad (kisaran suhu penuh);
Non-paralelisme sumbu optik laser dengan referensi pemasangan Kurang dari atau sama dengan 0.25mrad;

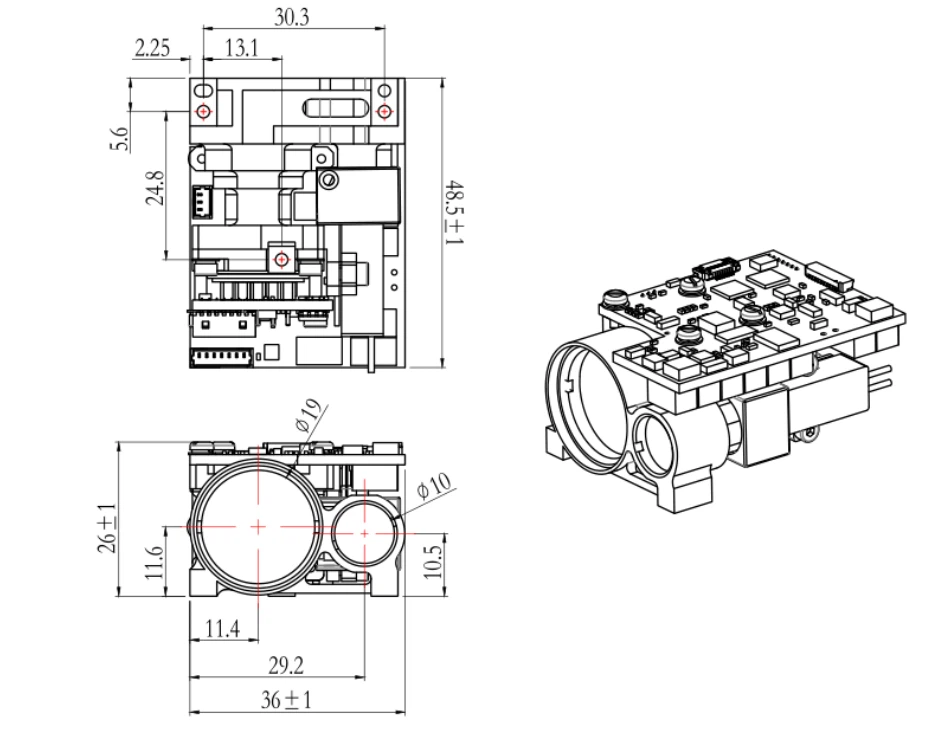

Antarmuka instalasi struktur
Antarmuka Listrik
Antarmuka komunikasi komunikasi RS422/TTL;
Tingkat baud: 115200;
Bit data: 8;
Bit awal: 1;
Berhenti sedikit: 1;
Bit paritas: tidak ada;
1. b) Konektor Eksternal;
Sisi komputer atas melakukan pengujian tautan silang dengan konektor DF52-10S-0.8 di sisi pengintai melalui konektor DF52-10P-0.8C.
Tabel 1 Definisi pin
|
Pin |
Nilai |
Definisi Karakteristik Listrik |
Perkataan |
|
P- 1 |
VIN+ |
||
|
Masukan Daya Positif |
|||
|
P-2 |
VTN+ |
||
|
P-3 |
com |
||
|
P-4 |
com |
Masukan Daya Negatif |
Catu daya |
|
P-5 |
RS422_TXD+ |
||
|
Port keluaran sinyal |
|||
|
P-6 |
RS422_TXD- |
Dari pengintai hingga komputer host |
|
|
P-7 |
RS422_RXD- |
||
|
Port masukan sinyal |
|||
|
P-8 |
RS422_RXD+ |
Dari komputer host hingga pengintai |
|
|
P-9 |
SWDIO |
Tempat komunikasi |
|
|
P-10 |
SWCLK |
Pelabuhan jam |
Posisi pin 1 konektor
